UAV Carbon Fiber Engineering
無人機碳纖維結構如何輕量化？
從板材CNC加工走向一體化成型設計
無人機碳纖維結構的目標不只是減重。 機臂、機身、起落架、孔位與安裝介面還必須承受飛行、 落地、震動及組裝負載。板材CNC加工適合部分平面零件； 然而，當產品追求更高的結構整合度與重量效率時， 便需要從負載路徑、截面、纖維方向、模具與成型方式重新評估。
為什麼板材CNC加工可能限制進一步輕量化？
碳纖維板材CNC加工的流程相對直接： 先取得固定厚度的碳纖維板材，再依外形、孔位與槽位進行切削。 這種方式適合原型驗證及 幾何較單純的結構，而且在開發初期通常具有較低的模具門檻。
問題不在於CNC加工本身，而在於板材通常具有固定厚度與 近似平面的材料配置。無人機結構的負載卻不一定均勻： 機臂主要承受彎曲與扭轉，起落架需要面對落地衝擊， 孔位和接點則可能出現局部應力集中。 如果為了最嚴苛區域而全面增加板厚， 其他負載較低的位置也會增加材料與重量。
固定厚度
板材厚度通常一致，較難讓材料用量隨不同區域的 負載需求精細變化。
切削與纖維中斷
外形、開槽與鑽孔會切斷既有纖維； 孔緣與切削面也需要妥善處理及檢驗。
結構整合限制
平面板材通常需要額外連接件與組裝介面， 可能增加零件、接點及局部重量。
一體化成型如何提高材料使用效率？
一體化成型是從產品幾何與負載條件出發， 讓結構截面、纖維方向、厚度與局部補強共同設計。 它不代表所有區域都使用更少材料， 而是嘗試把材料放在真正需要承載的位置， 並減少不必要的接合、重疊與額外零件。
對於中空機臂、曲面機身、異型主結構及高負載連接區， 一體化設計可搭配3D立體預型、熱壓充氣成型、 模壓成型、管件捲製或其他適合的製程。 實際方法仍取決於產品幾何、數量、模具、材料配置、 尺寸公差及驗證要求。
- 依主要負載方向規劃0度、正負角度及橫向纖維配置。
- 以中空、肋條、異型截面或曲面提高彎曲及扭轉剛性效率。
- 在孔位、接點、轉角及金屬嵌件周圍安排局部補強。
- 評估減少零件數量、接合介面與後加工工序的可能性。
- 從打樣階段同步考慮模具、預型、成型、修整、 量測與量產重複性。

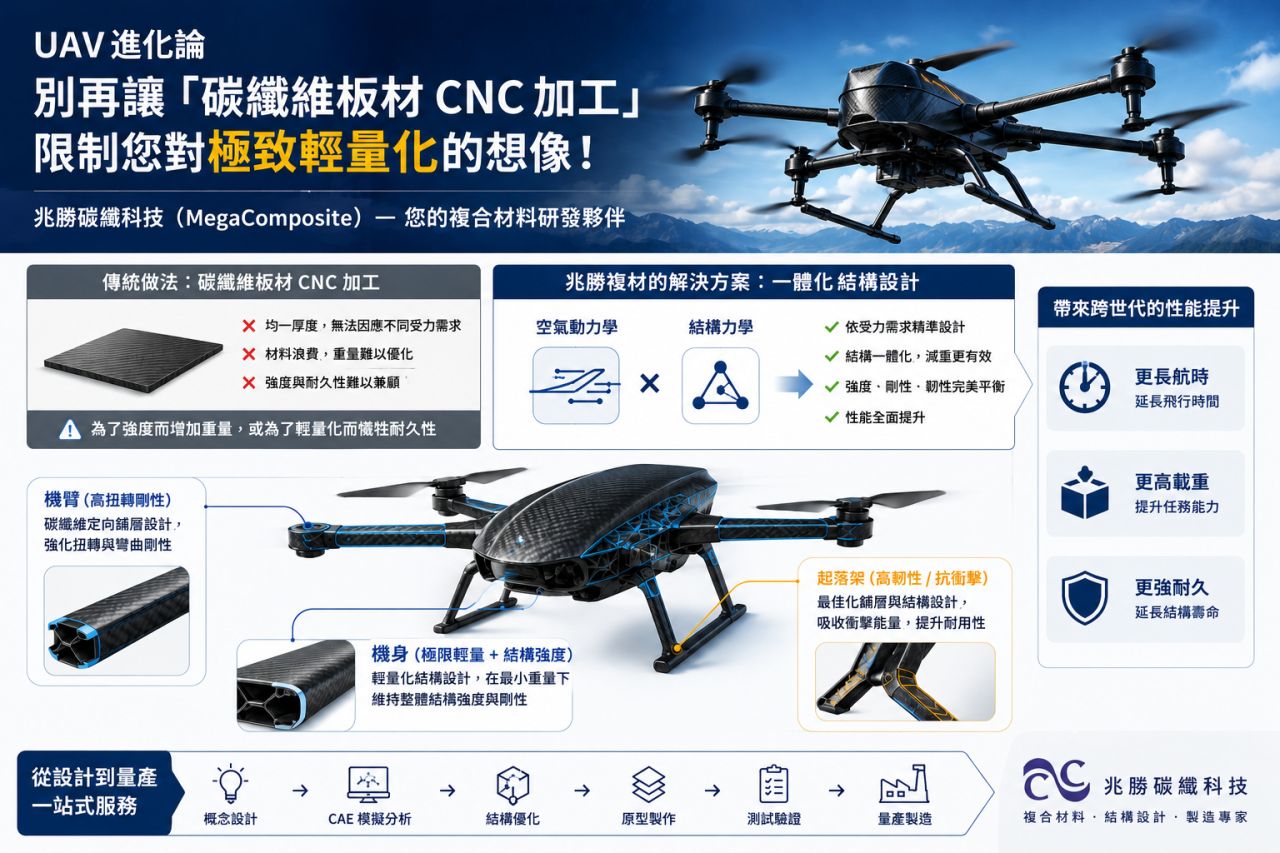

板材CNC加工與一體化成型比較
| 評估項目 | 碳纖維板材CNC加工 | 一體化成型設計 |
|---|---|---|
| 適合幾何 | 平面、固定厚度及輪廓較單純的零件 | 中空、曲面、異型截面與整合式結構 |
| 初期開發 | 通常較快，適合原型與小量驗證 | 需投入結構、疊層、模具與製程規劃 |
| 材料配置 | 受既有板厚與疊層方式限制 | 可依區域負載調整方向、厚度與補強 |
| 孔位與輪廓 | 多由後加工形成，會切斷局部纖維 | 部分孔位與介面可納入預型及成型設計 |
| 零件整合 | 常需額外支架、接合或鎖固零件 | 可評估減少零件與接點，但須考慮維修性 |
| 量產評估 | 需評估加工時間、材料利用率與切削品質 | 需評估模具成本、週期、良率與製程重複性 |
| 適用情境 | 快速打樣、平面構件 | 幾何與需求較明確、追求結構及重量效率 |
UAV不同結構的評估重點
機臂與主結構管件
需同時評估馬達推力、彎曲、扭轉、震動、 截面幾何、管件長度及端部連接。 高剛性不只來自增加厚度，也與截面和纖維方向有關。
機身與結構面板
在重量目標之外，還需考慮設備安裝、開孔、 維修、局部承壓及整機組裝。 薄殼、肋條與局部補強應整體評估。
起落架與高載重腳架
落地瞬間可能產生衝擊、彎曲與局部應力。 結構須依整機重量、接地幾何、落地條件、 安裝空間與耐久需求設計。
孔位、接點與金屬嵌件
孔位周圍容易形成應力集中。 應評估纖維連續性、局部補強、嵌件、 鎖固力、邊距、加工與組裝公差。
極致輕量化不等於單純減少材料
對無人機而言，重量降低可能為航時或有效載重留下更多空間， 但最終成果仍受馬達、槳葉、電池、控制系統、氣動效率、 任務負載及飛行條件共同影響。 因此，不能只憑單一碳纖維零件的減重比例， 直接推論整機航時或載重提升幅度。
同樣地，強度也不是唯一指標。 結構可能尚未破壞，卻因變形過大、共振、孔位鬆動、 接點磨耗或製程差異而無法滿足使用需求。 合理的輕量化應同時確認強度、剛性、耐久、 衝擊、介面、尺寸及製造穩定性。
從需求到量產的開發流程
兆勝的工作範圍以碳纖維結構、模具、預型、 成型與製造開發為主。實際流程會依客戶提供的需求、 產品成熟度與驗證規格調整。
需求確認
確認用途、負載、重量、空間、 安裝介面、數量、時程與保密要求。
工程評估
建立邊界條件，評估幾何、受力、 纖維配置及可製造性。
結構與模具設計
規劃截面、疊層、局部補強、 3D CAD模具與必要治具。
工程打樣
製作樣品並確認尺寸、組裝、 外觀與初步結構表現。
測試與修正
依專案規格進行測試， 並根據結果調整結構或製程。
試產與量產
確認製程重複性、檢驗方式、 生產紀錄與圖面版本管理。
兆勝可公開的UAV相關經驗
部分無人機專案受保密條件限制，因此網站不公開客戶名稱、 完整產品、尺寸、負載數據或敏感製程內容。 目前可公開的成熟度包括高載重無人機腳架與 主結構異型管量產經驗，以及無人機馬達束環完成開發與相關測試。 碳纖維平板、圓管及其他關鍵結構件， 則可依個別條件進行評估。
其他無人地面載具或自主移動載具也可依用途、 負載、介面與數量進行可行性評估， 但兆勝目前公開的實際經驗仍以UAV／無人機為主。
延伸閱讀與相關能力
Frequently Asked Questions
UAV碳纖維結構常見問題
板材CNC加工是否一定比一體化成型差？
不是。板材適合平面構件、快速打樣調整的專案。 一體化成型則較適合幾何與負載條件明確， 且需要提高結構整合與重量效率的產品。
改成一體化成型就一定能提高航時嗎？
不能直接保證。航時受到整機重量、電池、 動力、槳葉、氣動、控制與飛行任務共同影響。 碳纖維結構輕量化可提供改善空間， 但仍需整機測試確認。
尚未完成CAD可以先洽詢嗎？
可以。初次可先提供公司資訊、產品用途、 專案階段、結構類型、預估數量及時程， 不需要立即提供完整CAD或機密資料。
是否能從既有金屬件評估改成碳纖維？
可以進行可行性評估，但不能只將金屬幾何直接換成碳纖維。 通常需要重新檢視負載路徑、纖維方向、壁厚、截面、 孔位、介面、模具與成型條件。
如專案涉及保密資料應如何處理？
初次聯絡請先以非機密資訊說明方向。 如客戶有保密需求，可提供客戶公司的NDA， 雙方完成確認後再交換必要工程資料。
